在我們?nèi)粘Ｉ钪?，從家里的電風扇、洗衣機，到車庫的鉆床、小型水泵，許多電器和設備的核心動力都來自于一個看似簡單卻又充滿巧思的裝置——220V單相交流電機。它直接使用普通的家庭插座供電，便捷無比。但一個有趣的問題隨之而來：我們都知道，穩定的直流電能讓電機旋轉，而插座里提供的是方向和大小不斷變化的交流電。那么，單相的交流電，是如何產生一個方向固定的旋轉力，從而驅動電機持續轉動的呢？ 這背后的原理，正是其設計的精妙所在。

　　一、問題的核心：單相電的“天生缺陷”

　　要理解單相電機的原理，我們首先要面對它最大的挑戰。當單一相位的交流電通入一組線圈(我們稱之為“主繞組”)時，它會產生一個強弱和方向都在周期性變化的“脈動磁場”。想象一下，你用手在原地前后推一個鐘表的指針，而不是繞著軸心旋轉它——這種脈動的磁場無法形成一個方向統一的“轉矩”，因此電機轉子無法自己啟動旋轉。它只會嗡嗡作響，卻一動不動，這種現象被稱為“單相電機的自身無啟動轉矩”。

　　二、解決方案：巧妙“分相”，創造旋轉磁場

　　既然單一的脈動磁場無法啟動，工程師們的智慧就在于“創造”出一個旋轉的磁場。最主流、最常見的解決方案就是 “分相” 。其核心思想是：模仿三相電中相位互差120度的原理，在單相電機內部，人為地制造出兩個相位不同的電流。

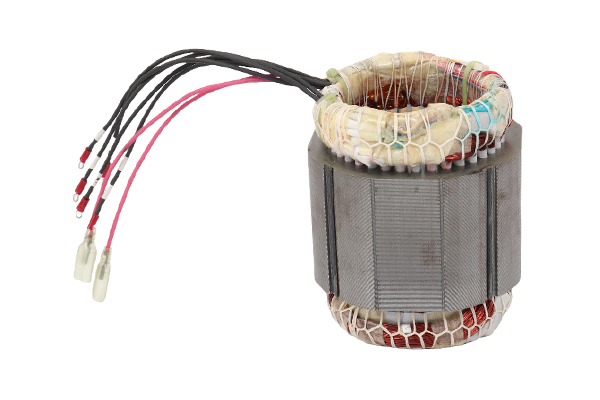

　　具體是如何實現的呢?答案是在定子鐵芯上，除了原有的主繞組(運行繞組)外，再增加一個副繞組(啟動繞組)。這兩個繞組在空間上相差90度放置。

　　1.電容分相法(最常用且高效)

　　這是目前應用最廣泛的技術。如圖所示，我們在副繞組的回路中串聯一個啟動電容。電容有一個獨特的電氣特性：它會使流過其的電流在相位上領先于電壓。這樣一來，通入副繞組的電流在相位上就領先于主繞組的電流。雖然這個相位差無法達到完美的90度，但足以將一個空間上相差90度、電流上存在相位差的兩個繞組組合，共同產生一個近似旋轉的“橢圓磁場”。這個旋轉磁場會切割轉子上的導體(鼠籠式結構)，感應出電流并產生磁場，兩個磁場相互作用，就產生了強大的啟動轉矩，讓電機順利旋轉起來。

　　一旦電機轉速達到額定值的70%-80%，一個安裝在電機軸上的離心開關會自動動作，將副繞組和電容從電路中斷開。此后，電機僅依靠主繞組就能穩定地持續運行。這種結構簡單可靠，啟動轉矩大，廣泛應用于水泵、空壓機等需要帶負載啟動的設備中。

　　2.電阻分相法

　　這種方法更為簡單，通過刻意將副繞組設計得線徑更細、匝數更多，使其電感更小、電阻更大，從而讓它的電流相位略微領先于主繞組。但這種方法產生的相位差很小，導致啟動轉矩較小，僅適用于風扇、研磨機等啟動負載很輕的設備，現在已較少使用。

　　三、220V單相電機的常見類型與特點

　　除了上述經典的電容啟動式電機，根據不同的應用需求，還衍生出其他幾種常見類型：

　　·電容運轉式電機：它沒有離心開關，啟動電容始終參與運行。這種電機運行平穩、噪音低、效率較高，但啟動轉矩較小。非常適合電風扇、抽油煙機等需要持續安靜運行的設備。

　　·電容啟動電容運轉式電機：結合了前兩者的優點，既有啟動電容(配離心開關)來獲得大啟動轉矩，又有運行電容長期工作來提升性能。它綜合性能最好，但結構也最復雜，常用于高性能的空調壓縮機等。

　　四、優勢與應用：為何它無處不在？

　　220V單相交流電機之所以能如此普及，主要得益于其三大優勢：

　　1.電源便利：直接使用家庭單相電，無需復雜的電力轉換。

　　2.結構簡單：相比于三相電機，其控制電路簡單(通常一個開關就能控制)，成本較低。

　　3.維護方便：結構不復雜，常見故障(如電容損壞、離心開關卡滯)的維修門檻不高。

　　正因如此，你可以在幾乎所有家用電器和中小型工具中找到它的身影，成為了我們生活中名副其實的“無聲動力伙伴”。

　　220V單相交流電機通過內部巧妙的“分相”設計，成功克服了單相電無法自行啟動的天然缺陷。無論是依靠電容還是電阻，其目的都是為了“模擬”出一個旋轉磁場，從而將電能穩定地轉化為機械能。理解了這一點，下次當您聽到電扇的嗡鳴或洗衣機的轉動時，或許就能會心一笑，腦海中浮現出它內部那兩個通著不同相位電流的繞組，正在默契配合，驅動著我們便捷生活的場景。
